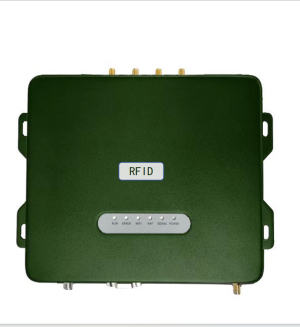

YX-N04GJB是一芯未来自主研发的一款固国军标RFID读写器，全面支持EPC C1G2、ISO18000-6B/C、GJB7378.1《军用射频识别读写器接口协议第1部分：800/900MHz》、GB/T29768-2013（可选配）等主流UHF RFID空中接口协议，工作频段支持国标双频920MHz～925MHz、840MHz～845MHz和FCC,902MHz～928MHz以及ETSI，865MHz～868MHz，输出功率0dBm～33dBm可选，具有识别距离远、速度快、多标签识别能力超强、抗干扰能力强、防护性能高和安装使用方便等特点。
n采用国产芯片方案
n全面支持EPC C1G2、ISO18000-6B/C、GJB7378.1《军用射频识别读写器接口协议第1部分：800/900MHz》、GB/T29768-2013（可选配）等主流UHF RFID空中接口协议
n可使用Wi-Fi、蓝牙无线通信
n提供以太网、RS-232、RS-485
n金属机身
n支持RSSI：可感知信号的强度
n支持天线驻波检测功能
性能参数
尺寸 | 200mm×160mm×35mm |
工作频率 | GJB7378.1、GB,920MHz～925MHz、840MHz～845MHz；FCC,902MHz～928MHz； ETSI，865MHz～868MHz；JP,916MHz～920MHz等 |
通讯接口 | 以太网，RS-232，RS-485 ，Wi-Fi，蓝牙 |
读距离 | 纸质标签典型值≥12M，抗金属标签典型值≥10M |
写距离 | 纸质标签典型值≥8M，抗金属标签典型值≥6M |
I/O 接口 | 2路光耦输入、3路继电器输出(驱动能力：直流0-30V/1A，交流125V/0.75A) |
RF输出功率（端口） | 33dBm±1dB（MAX） |
平均无故障间隔时间 | ≥4000h |
平均故障修复时间 | ≤30min |
频率稳定度 | ≤±20ppm |
读取距离 | 0～15m（与发射功率、天线类型、标签类型和应用环境等因素有关） |
写入距离 | 0～8m（与发射功率、天线类型、标签类型和应用环境等因素有关） |
标签识别速度 | >500次/秒 |
联机方式 | 支持TCP/IP联机方式 |
RS232接口 | 波特率支持 9600、19200、115200(默认)、460800可选； |
以太网接口 | 10M/100M自适应 |
天线接口 | 4个天线接口 |
整机供电 | 9V～30V（功率容量不小于20W） |
电源适配器 | AC输入 100V～240V,50Hz～60Hz |
工作温度 | -40℃～+85℃ |
储存温度 | -40℃～+90℃ |
10％～95％RH无冷凝 |

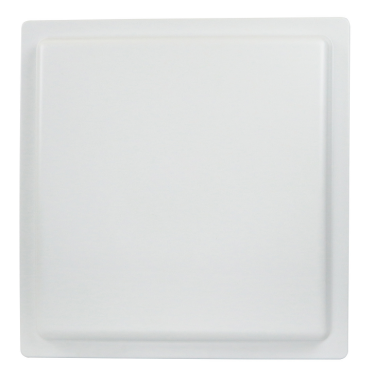

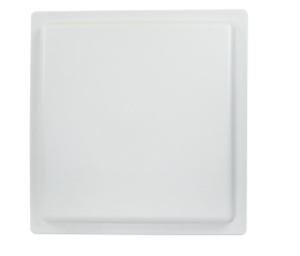

配套天线
电气性能 Electrical Specifications | |
频率范围 Frequency Range(MHz) | 902-928 |
增益Gain(dBi) | 12dBi |
半功率角Beam Width(°) | Hor:40 Ver:40 |
驻波比VSWR | ≤1.3 |
阻抗Impedance(Ω) | 50 |
极化方式Polarization | 圆极化 |
轴比axial ratio(dB) | ≤3 |
最大功率MAX.Power(W) | 50 |
防雷保护Lightning protection | 直流接地 |

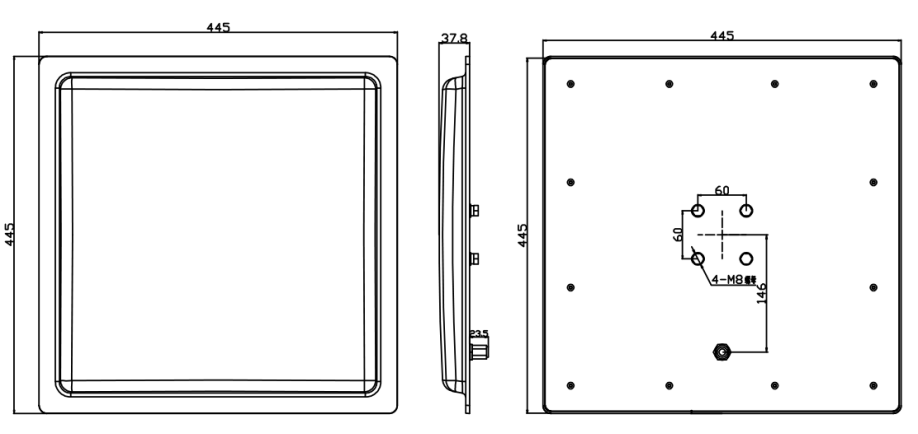

产品尺寸图
